Hallo, hier die Schaltbilder für den E32 (735 89/90) Heizung bzw. Klima.

Anbei die 3 Schaltbilder und 2 für die Position der Teile.

Schaltbilder: Alle in JPG Format zum Downloaden rechts klicken und Bild speichern unter klicken.

Bild 1: Zeigt die Bedienkonsole und Wasserpumpe.

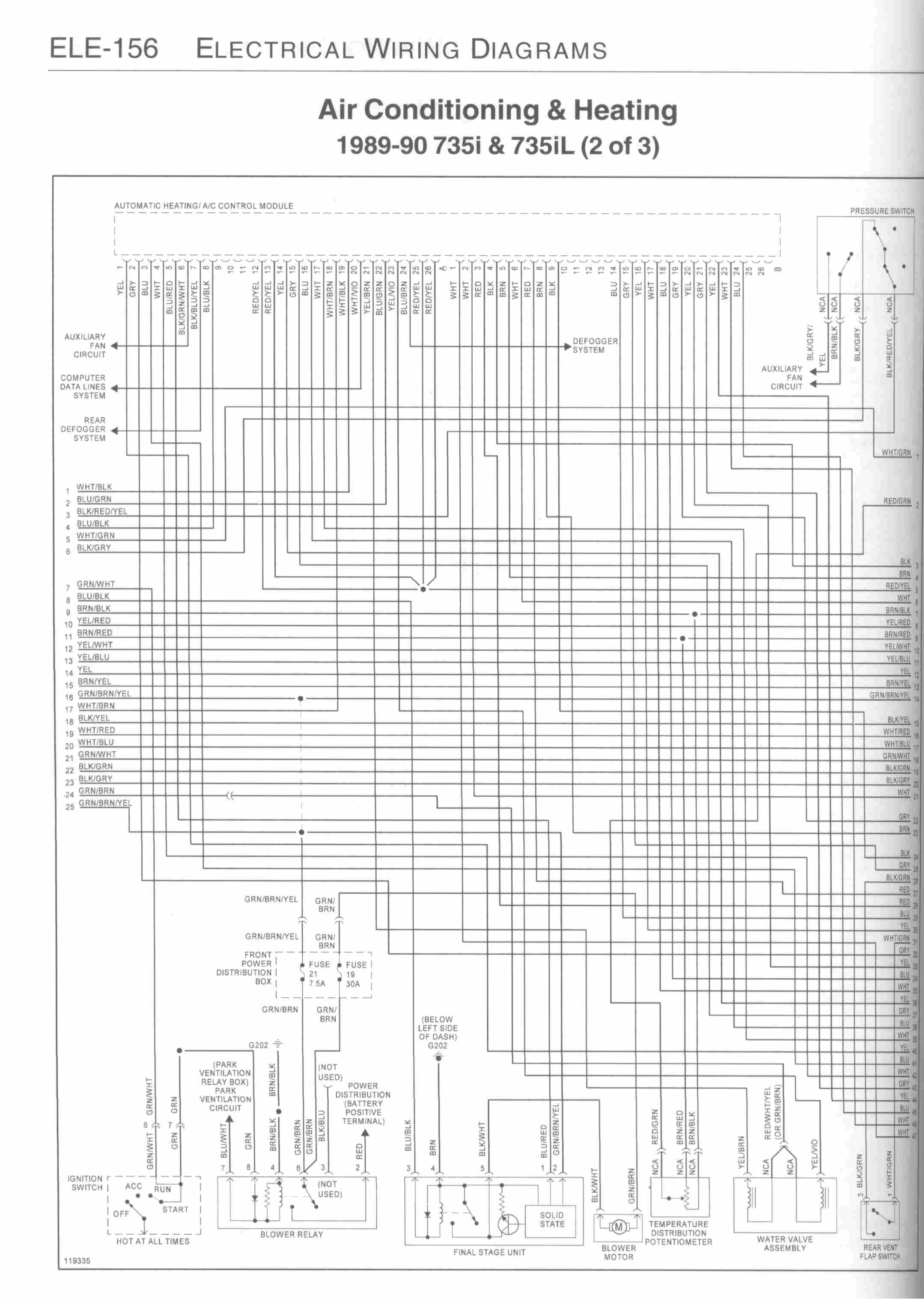

Bild 2: Zeigt die Wasserventile für die Heizung rechts unten, oben im Bild das Kontrollmodul.

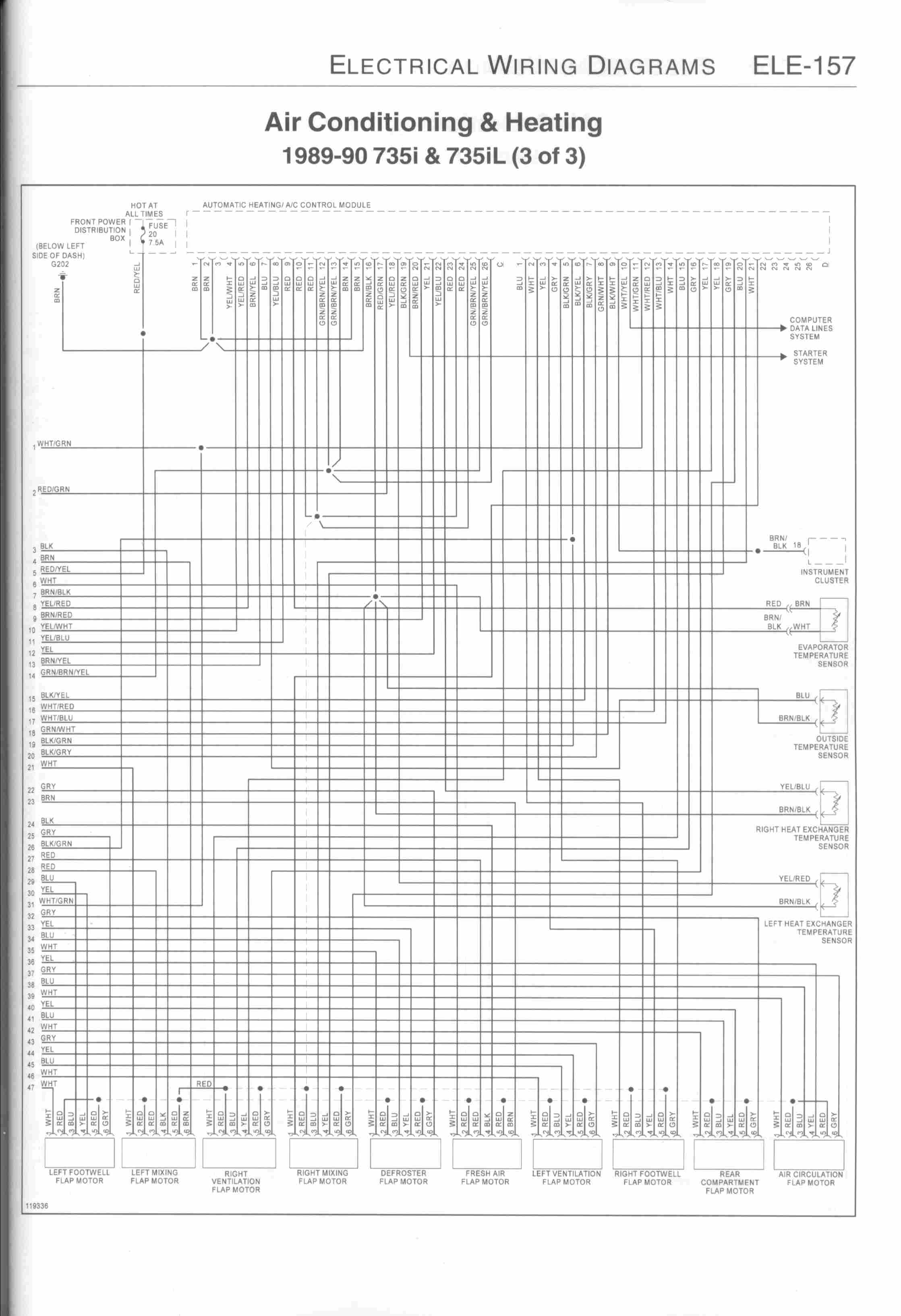

Bild 3: Zeigt wieder das Kontrollmodul und diverse Motoren.




Positionsbilder:

Bild 1: Zeigt die Position der Heizungsventile.

Bild 2: Zeigt die Postion des Kontrollmoduls (Beifahrerseite Fußraum).



IHKA Kontrollmodul

Auf Wackelkontakte überprüfen an den roten Pfeilen.
